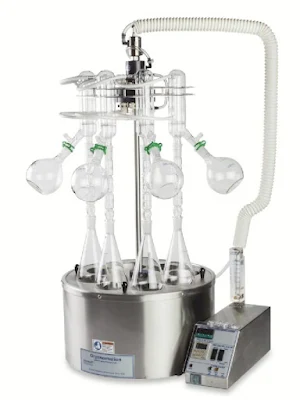

1. Thiết bị bay hơi dung môi S-EVAP-RB là gì?

    - Thiết bị bay hơi dung môi S-EVAP-RB có thể bay hơi tối đa 8 mẫu cùng một lúc với dung tích lên đến 250 ml tại mỗi vị trí mẫu.

    - Khả năng thu hồi dung môi tới 97% thể tích dung môi ban đầu bằng dụng cụ thủy tinh thu gom riêng lẻ.

    - Tất cả các mẫu được sắp xếp theo hình tròn giúp tiết kiệm không gian phòng thí nghiệm.

    - Thiết bị xoay cho phép tất cả các mẫu được dễ dàng thao tác từ phía trước

    - Một đường cấp nước vào, một đường thoát nước ra giúp giảm thiểu tối đa đường ống kết nối và hướng tới sự đơn giản hơn.

    - Bộ điều nhiệt cơ học với điều khiển nhiệt độ +/- 2 ° C

    - Ống góp để giữ bình ngưng thu hồi dung môi

    - Đồng hồ đo lưu lượng và ống cung cấp cứng để cấp nước ngưng tụ

    - Ống góp cấp / thoát nước ngưng tụ kết nối với vòi nước hoặc máy làm lạnh nước lạnh để cải thiện kiểm soát nhiệt độ ngưng tụ và tiết kiệm nước làm mát

    - Ống góp cấp / thoát nước song song với các phụ kiện ống giúp kết nối và ngắt kết nối nhanh.

    - Phạm vi nhiệt độ bể điều nhiệt: 30°C - 100°C

    - Làm bay hơi dung môi có điểm sôi lên đến 65°C.

4. Lắp đặt hệ thống

4.1. Lắp đặt bể điều nhiệt

Bước 1: Đặt bể điều nhiệt trên một bề mặt ổn định.

Bước 2: Đảm bảo rằng công tắc nguồn đã được tắt và công tắc nhiệt ở vị trí giữa.

Bước 3: Cắm dây điện.

Bước 4: Gắn đồng hồ đo lưu lượng và cụm giá đỡ vào hộp điều khiển bằng hai vít được cung cấp. Đảm bảo cân hướng về phía trước.

Bước 5: Nếu có bộ điều chỉnh áp suất, hãy gắn nó vào mặt sau của đồng hồ đo lưu lượng. Sau đó kết nối ống cấp nước với bộ điều chỉnh.

Bước 6: Nếu không có bộ điều chỉnh áp suất, kết nối một đầu của ống cấp nước với thanh ở mặt sau của đồng hồ đo lưu lượng. Đầu kia có thể được đặt trong cống hoặc máy làm lạnh.

4.2. Lắp đặt bộ dụng cụ hỗ trợ

Bước 1: Đặt thanh thép dần xuống vào lỗ trung tâm của bể điều nhiệt. Đặt lò xo lên thanh.

Bước 2: Sau đó, lấy cụm đĩa nắp và trượt nó vào thiết bị. Bạn có thể cần phải nới lỏng các ốc vít đã đặt trên đĩa nắp để thực hiện việc này.

Bước 3: Trượt đĩa lên trên khoảng 9 inch. Khi đạt vị trí chính xác thì siết ốc vít lại để cố định đĩa.

Bước 4: Đặt dụng cụ lên thanh nằm bên trong bể điều nhiệt.

Bước 5: Kết nối một đầu của ống cấp nước bằng thép không gỉ với đỉnh của thiết bị. Kết nối đầu kia với đầu đồng hồ đo lưu lượng.

Bước 6: Sau đó, kết nối một đầu của ống thoát nước trong suốt với thanh ở đầu thiết bị. Đầu kia sẽ được kết nối với nguồn nước lạnh.

Bước 7: Khi mọi thứ đã được định vị chính xác, hãy siết chặt các đai ốc trên ống cấp nước bằng cờ lê.

Bước 8: Đặt một bình ngưng thủy tinh vào cụm tấm ở đầu dụng cụ. Xoay nhẹ và để treo cho các bình tiếp theo.

Bước 9: Nới lỏng các vít đã đặt trên đĩa nắp dưới cho đến khi nó có thể xoay.

Bước 10: Lắp ráp một bình KD và cột Snyder với nhau. Đặt nó vào đĩa nắp dưới cùng và kết nối với bình ngưng. Điều này sẽ sắp xếp đĩa bìa và giá đỡ bình ngưng.



Bước 11: Đẩy ống trung tâm xuống 1/4 inch so với lò xo đáy.

Bước 12: Vặn lại các vít đặt đĩa nắp. Khi ống trung tâm được giải phóng, đĩa nắp sẽ tăng nhẹ. Điều này sẽ cho phép thiết bị tự do xoay khi chứa đầy đồ thủy tinh.

Bước 13: Lấy tất cả đồ thủy tinh ra khỏi dụng cụ.

Bước 14: Đổ đầy nước vào bể điều nhiệt với khoảng 7 inch.

4.3. Lắp đặt bộ dụng cụ thủy tinh

Bước 1: Gắn các ống nước màu trắng lên các ngạnh trên bình ngưng.



Bước 2: Lắp đặt các bình ngưng theo trình tự xung quanh cụm tấm ngưng tụ.

Bước 3: Kết nối tất cả các ống nước với ống góp. Mỗi Bình ngưng sẽ có một ống kết nối với ống góp trên và dưới. Để có vị trí tối ưu, hãy kết nối mỗi ống nước với khớp nối là 3 khoảng trống bên trái của khớp nối gần nhất.

Bước 4: Kết nối các bình với bình ngưng bằng cách sử dụng các kẹp khớp màu xanh lá cây được cung cấp.

Bước 5: Kết nối ống tập trung với đáy bình KD bằng lò xo được cung cấp hoặc các kẹp khớp tùy chọn. Thuận tiện hơn khi sử dụng giá đỡ KD.

Bước 6: Đặt một cột Snyder trên mỗi bình.

Bước 7: Cài đặt cụm KD trên đĩa nắp.



Bước 8: Bật nguồn nước để đổ đầy bình ngưng. Áp lực nước nên được đặt tối đa 30 psi.

Bước 9: Xoay thiết bị và kiểm tra tất cả các kết nối xem có rò rỉ không.
